Modellgestützte Terminplanung mit 4D-BIM
Geläufige Tools im direkten Vergleich
Drei Tools, ein Ziel
Welches 4D-BIM-Tool überzeugt?
4D-BIM (Building Information Modeling) ist ein Visualisierungstool – und viel darüber hinaus. Schließlich liegt sein Mehrwert vorrangig in der Qualität der möglichen Daten- und Terminintegration sowie in der analytischen Auswertbarkeit von Bauabläufen. 4D-BIM avancierte daher zum strategischen Instrument von Generalunternehmern, die als Kumulativleistungsträger eine Vielzahl von Gewerken unter sich vertraglich vereinigen und in der Bauausführung zeitlich steuern. Gerade in der Terminplanung ist es zentral, aufgrund der zunehmenden Komplexität von Bauprojekten, die transparente Kommunikation erfordert. Indem es 3D-Modelle mit Zeitinformationen verknüpfen kann, ermöglicht 4D-BIM realitätsnahe Simulationen von konkreten Bauabläufen. Zudem schafft es Übersicht und Verständnis im Spannungsfeld zwischen Planung, Ausführung und Auftraggebern.
Synchro 4D, Bexel Manager und Navisworks Manage sind gängige 4D-BIM- Programme. Die Praxis zeigt, dass sie ihre Trümpfe jeweils unterschiedlich ausspielen – zumal sie ihre Leistungsfähigkeit meist in vereinfachten MS-Project- Terminplänen beweisen müssen, wo sie lineare Terminstrukturen in eine konsistente 4D-Logik überführen. Entscheidend sind dabei die Importlogik und die Dateninterpretation, die Qualität und die Struktur der Terminpläne sowie die Bedienbarkeit und die Modellverknüpfung. Die einzelnen Tools verfolgen hierbei verschiedene Ansätze:
Synchro 4D gilt als eines der leistungsfähigsten Programme für 4D-Simulationen. Seine herausragenden Potenziale zeigt es in der robusten Verknüpfung von Terminplänen und Modellen, in der detaillierten Steuerung von Ressourcen, Bauabläufen und Abhängigkeiten, in der Verarbeitungsqualität komplexer MS-Project-Strukturen sowie in hochwertigen Simulationen, Logistikprüfungen und Szenarienanalysen.
Für einfache Anwendungsfälle ist das Tool jedoch überkandidelt. Gerade seine Bedienbarkeit und Datenstruktur erweisen sich als Hürde. Außerdem erfordert der Import aus MS Project oftmals Nachbearbeitungen und Umstrukturierungen. Entsprechend bewährt sich Synchro 4D vor allem in Projekten, in denen 4D nicht nur der Visualisierung dient, sondern aktiv als Planungswerkzeug fungiert.
Bexel Manager positioniert sich zwischen Tiefe und Benutzerfreundlichkeit, mit klarem Fokus auf Effizienz und intuitiver Bedienbarkeit. Seine Stärken zeigt es in der Kombination von 4D und 5D. Terminpläne aus MS Project lassen sich gut integrieren. Auch besticht es durch strukturierte Workflows für die Verknüpfung von Bauteilen und -vorgängen. Seine Importqualität hängt jedoch stark von der Struktur des MS-Project-Plans ab. Zudem erweist es sich bei komplexen Logiken als wenig flexibel. Sind sehr dynamische Anpassungen gefragt, ist es ebenfalls eher schmal aufgestellt. Das Programm eignet sich daher gerade für stabile, nachvollziehbare 4D-Planungen, die kein tiefes Eintauchen in Speziallogiken erfordern.
Navisworks Manage hält seine Einstiegshürde vergleichsweise niedrig. Es setzt auf beeindruckende Visualisierungen, wie sie gerade in Präsentationen gefragt sind. Es ist weit verbreitet, insbesondere im Kontext von Koordination und Kollisionsprüfung. Der Import von Terminplänen in MS Project gestaltet sich sehr einfach mit dem Tool. 4D-Simulationen (Timeliner) lassen sich schnell mit ihm erstellen. Seine Planungslogik ist allerdings begrenzt, auch hinsichtlich der Terminsteuerung. Planerische Korrelationen und komplexe Bauabläufe kann es nur eingeschränkt abbilden – zumal es kaum Kontrollmöglichkeiten über Datenqualitäten und Verknüpfungslogiken bietet. Für belastbare 4D-Terminplanungen ist es daher nur eingeschränkt zu empfehlen.

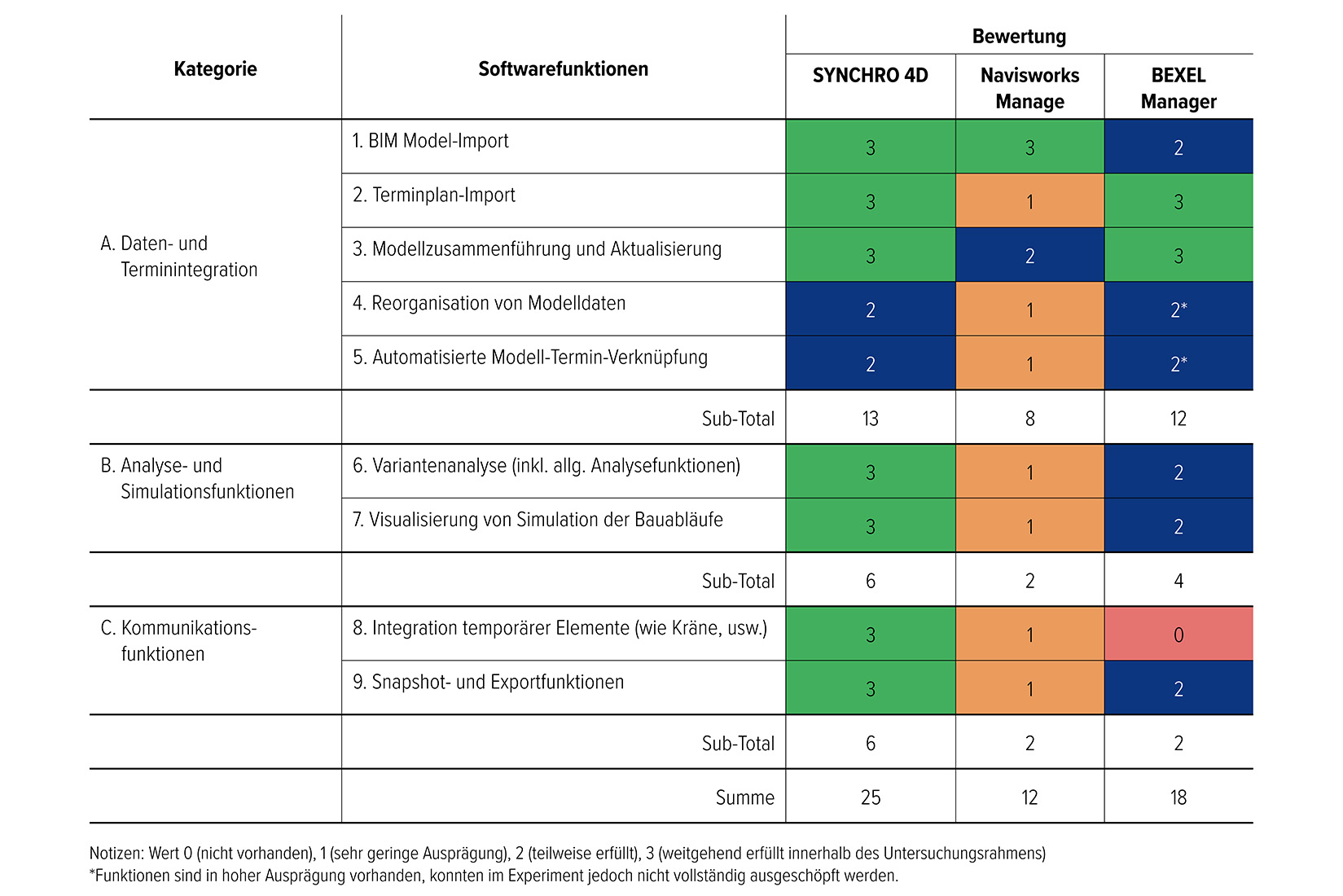

Hier einige zentrale Kriterien der drei Tools im Überblick:
Mehrwert von 4D‑BIM für den Planer
Verbesserte Ablauf- und Variantenanalyse ×
Durch die Verknüpfung von 3D‑Modell und Terminplan können alternative Bauabläufe simuliert und verglichen werden, wodurch planerische Entscheidungen fundierter getroffen werden können.
Frühzeitige Identifikation von Termin- und Logikkonflikten ×
4D‑BIM macht zeitlich-räumliche Konflikte zwischen Gewerken sichtbar und reduziert Planungsfehler, bevor sie auf der Baustelle auftreten.
Effizientere Kommunikation mit Ausführung und Auftraggeber ×
Effizientere Kommunikation mit Ausführung und Auftraggeber
Bauabläufe lassen sich anschaulich erklären, wodurch Rückfragen, Missverständnisse und iterative Schleifen reduziert werden.
Höhere Transparenz und Nachvollziehbarkeit der Planung ×
Komplexe Terminpläne werden durch visuelle Simulationen verständlicher, was die interne Abstimmung im Planungsteam erleichtert.
Unterstützung bei Logistik- und Baustelleneinrichtungsplanung ×
Temporäre Elemente wie Kräne, Bauphasen oder Verkehrswege können zeitabhängig simuliert und optimiert werden.
Mehrwert von 4D‑BIM für den Bauherrn
Bessere Entscheidungsgrundlage durch visuelle Prognosen ×
4D‑BIM übersetzt abstrakte Terminpläne in verständliche Bauablaufsimulationen und unterstützt fundierte Entscheidungen zu Varianten und Risiken.
Erhöhte Termin- und Projektsicherheit ×
Durch frühzeitige Identifikation kritischer Abläufe und Engpässe lassen sich Verzögerungen reduzieren und Gegenmaßnahmen rechtzeitig einleiten.
Transparente Kommunikation gegenüber Stakeholdern ×
Transparente Kommunikation gegenüber Stakeholdern
Baufortschritt, Planungsstände und Abweichungen können visuell nachvollzogen werden – auch ohne terminplanerisches Detailwissen.
Unterstützung des Risiko- und Änderungsmanagements ×
Änderungen im Ablauf oder in der Planung können simuliert und in ihren zeitlichen Auswirkungen bewertet werden, bevor Entscheidungen getroffen werden.
Grundlage für Lean- und produktionsorientierte Steuerung ×
4D‑BIM bildet eine wichtige Basis für taktbasierte Planung, Just‑in‑Time‑Logistik und eine effizientere Bauausführung.
Fazit
Die Untersuchung offenbart deutliche Leistungsunterschiede zwischen den analysierten 4D-BIM-Systemen. Im Zusammenspiel mit einem vereinfachten MS-Project-Terminplan erzielt Synchro 4D den höchsten Gesamtscore. Das Programm überzeugt durch eine durchgängig hohe Funktionserfüllung in allen Kategorien. Bexel Manager weist ein solides, insbesondere integratives Potenzial auf. Vollständig ausgeschöpft werden kann es jedoch nicht, aufgrund praktischer Limitierungen. Navisworks Manage erfüllt die 4D-BIM-Anforderungen insgesamt nur eingeschränkt.
Die Wahl des passenden Tools hängt daher stark vom Anwendungsziel ab. Übergeordnet gilt jedoch hier wie da: Entscheidend ist in erster Linie die Qualität des zugrunde liegenden Terminplans und 3D-Modells. Ist diese gegeben, verspricht 4D-BIM definitiv großen Mehrwert – sowohl für Planer als auch für Bauherren.
